XG系列DA擴展模塊
產品特點
XG系列PLC適配模擬量輸出右擴展模塊，包含4點規格。
XG系列PLC一般可擴展16個模塊。
電源規格：DC24V
16位高精度模擬量輸出
模擬量輸出類型：電壓、電流可選
模擬量電壓輸出為雙極性
命名規則
1： | 系列名稱 | XG |
2： | 指代擴展模塊 | E |
3： | 模擬量輸出點數 | 4 |
4： | 指代模擬量輸出 | DA |
5： | 指代精度 | S：16位精度 |
型號一覽表
型 號 | 功 能 |
XG-E4DA-S | 4通道模擬量輸出模塊(16bit)； 電流（0~20mA、4~20mA）、電壓（0~5V、0~10V、-5~5V、-10~10V）可選 |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 電壓輸入 | 電流輸入 | 電壓輸出 | 電流輸出 |
4AD2DA | 4AD2DA | 4AD2DA | 4AD2DA | |
模擬量輸入范圍 | 0~5V,0~10V, -5~5V,-10~10V | 0~20mA,4~20mA -20~20mA | - | - |
最大輸入 范圍 | DC±15V | -40~40mA | - | - |
模擬量輸出范圍 | - | - | 0~5V,0~10V -5~5V,-10~10V （外部負載電阻2KΩ~1MΩ） | 0～20mA 4～20mA （外部負載電阻小于500Ω） |
數字輸入范圍 | - | - | 12位二進制數 | |
0~4095或-2048~2047 | 0~4095 | |||
數字輸出范圍 | 14位二進制數 （0~16383或-8192~8191） | - | ||
分辨率 | 1/16383(14Bit)；轉換數據以16進制形式存入PLC(14Bit) | 1/4095(12Bit)；轉換數據以16進制形式存入PLC(12Bit) | ||
綜合精確度 | 1% | |||
轉換速度 | 2ms/1通道 | 2ms/1通道 | ||
模擬量用電源 | DC24V±10%，150mA | |||

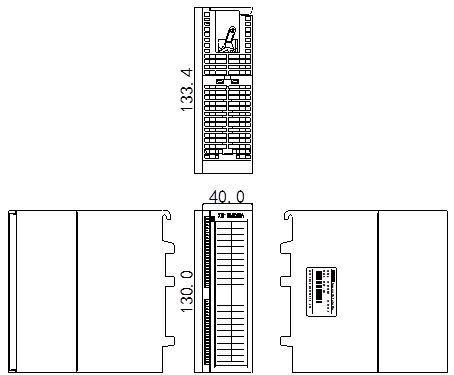

外觀尺寸圖（單位：mm）
