XDC系列基本單元
XD1系列經濟型PLC，包含10、16、24、32點規格。適用于小點數的簡單應用場合，能夠滿足用戶的一般使用需求。速度和容量較XC系列大幅度提升。
產品特點

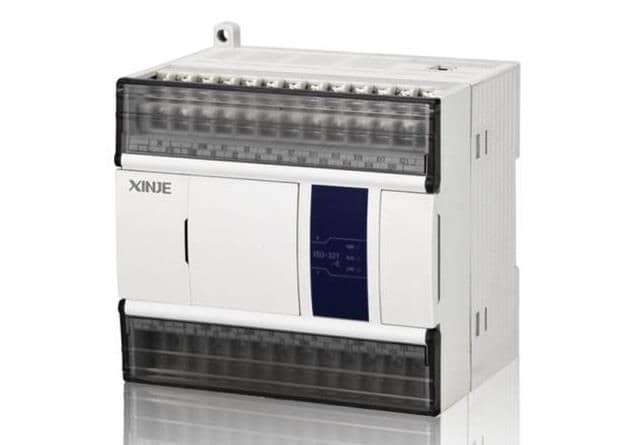

XDC系列運動總線型PLC，包含24、32、48、60點規格。
兼容XD3的所有功能
速度是XC系列的12倍，具備更大的內部資源空間
輸入類型：NPN
輸出類型：晶體管（T）
電源規格：AC220V
支持X-NET運動總線功能
支持高速計數（高達80KHz）、2軸脈沖輸出（高達100KHz）等特殊功能
標配232口，用于編程下載
支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
NPN型 | - | XDC-24T-E | - | - | XDC-24T-C | - | 14點 | 10點 |
- | XDC-32T-E | - | - | XDC-32T-C | - | 18點 | 14點 | |
- | XDC-48T-E | - | - | XDC-48T-C | - | 28點 | 20點 | |
- | XDC-60T-E | - | - | XDC-60T-C | - | 36點 | 24點 | |
PNP 型 | - | XDC-24PT-E | - | - | XDC-24PT-C | - | 14點 | 10點 |
- | XDC-32PT-E | - | - | XDC-32PT-C | - | 18點 | 14點 | |
- | XDC-48PT-E | - | - | XDC-48PT-C | - | 28點 | 20點 | |
- | XDC-60PT-E | - | - | XDC-60PT-C | - | 36點 | 24點 | |
注意：PNP型PLC為定制機。
基本規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
PORT1口 | RS232，X-NET通訊方式，連接上位機、人機界面編程或調試 |
PORT2口 | RS485/RS232，連接智能儀表、變頻器等 |
PORT3口 | 擴展ED通訊口 |
安裝 |
