XD系列通訊擴展BD板
XD系列PLC適配左擴展BD板，可接入一個SD卡。
XD系列PLC一般可擴展1個BD板。
產品特點:
XD系列擴展BD板，用于擴展RS485/現場控制總線通訊口。
可用于XD系列PLC之間RS485/現場控制總線通訊使用。
XD系列24點/32點PLC可以擴展1塊BD板，
XD系列48點/60點PLC可以擴展2塊BD板，
XD系列16點PLC不可以擴展BD板。
命名規則
1： | 系列名稱 | XD |
2： | 通訊板類型 | NS：表示RS232通訊BD板 |
NE：表示RS485/現場控制總線/運動控制總線通訊BD板 | ||
NO：表示RS485/現場控制總線光纖通訊BD板 | ||
3： | 擴展類型 | BD：表示擴展BD |
型號一覽表
型 號 | 功 能 |
XD-NS-BD | XD系列PLC擴展BD，RS-232通訊功能； |

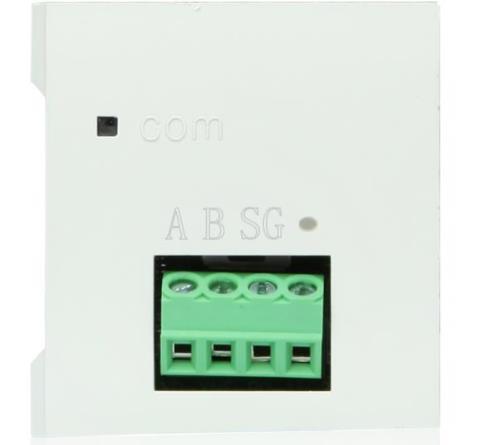

XD-NE-BD | XD系列PLC擴展BD，總線通訊功能，X-NET標準線接口，此BD板還可用作RS485通訊擴展板； |

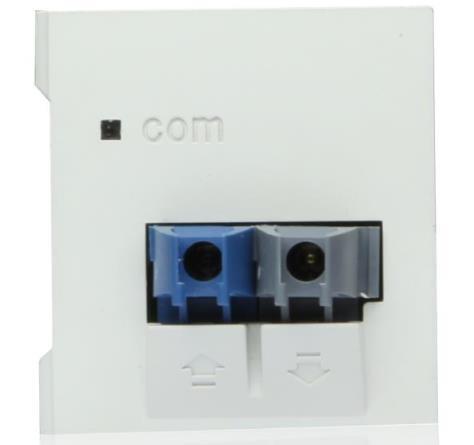

XD-NO-BD | XD系列PLC擴展BD，總線通訊功能，X-NET光纖接口，此BD板還可用作RS485通訊擴展板； |
基本規格
項 目 | 規 格 |
安裝方式 | 直接安裝在XD系列PLC本體正上面 |
外形尺寸 | 40mm×42mm×14mm |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5~95% |
外觀尺寸圖（單位：mm）
