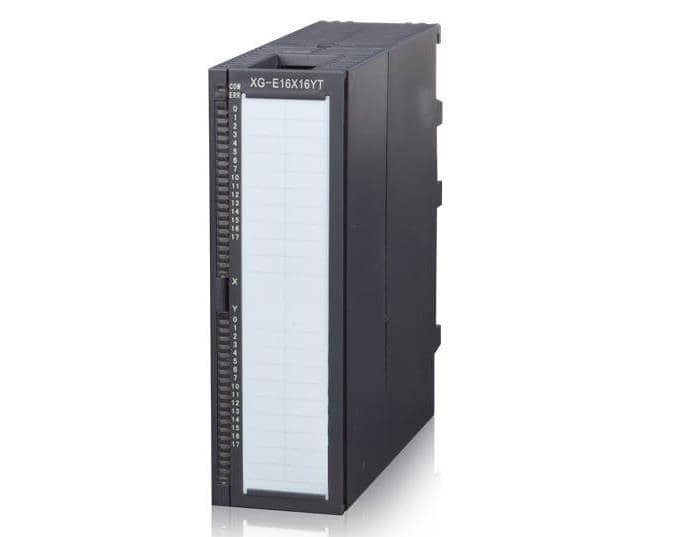

XG系列I/O擴展模塊
?XG系列PLC適配開關量輸入輸出右擴展模塊，包含8~64點規格。XG系列PLC一般可擴展16個模塊。
產品特點
XG系列PLC適配開關量輸入輸出右擴展模塊，包含8~64點規格。
XG系列PLC一般可擴展16個模塊。
電源規格：DC24V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
命名規則
1： | 系列名稱 | XG：XG系列擴展模塊 |
2： | 指代擴展模塊 | E：表示擴展模塊 |
3： | 輸入點數 | 8或16或32或64 |
4： | 輸入點類型 | X：表示輸入點（兼容NPN和PNP） |
5： | 輸出點數 | 8或16或32或64 |
6： | 輸出形式 | YT：晶體管輸出 |
YR：繼電器輸出 |
型號一覽表
型號 | 輸入輸出總點數 | 輸入點數（DC24V） | 輸出點數（R，T） | |||
類型 | 輸入 | 輸出 | ||||
繼電器輸出 | 晶體管輸出 | |||||
NPN型、PNP型 | - | XG-E8X8YR | XG-E8X8YT | 16點 | 8點 | 8點 |
XG-E16X | - | - | 16點 | 16點 | - | |
XG-E16YR | XG-E16YT | 16點 | - | 16點 | ||
- | - | XG-E16X16YT | 32點 | 16點 | 16點 | |
XG-E32X | - | - | 32點 | 32點 | - | |
- | - | XG-E32YT | 32點 | - | 32點 | |
XG-E64X | - | - | 64點 | 64點 | - | |
- | - | XG-E64YT | 64點 | - | 64點 | |
注意：XG-E64X僅支持NPN型輸入。
XG系列PLC一般可擴展16個模塊。基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 直接安裝在DIN46277（寬35mm）的導軌上 |
功能說明
型 號 | 功 能 說 明 |
XG-E8X8YR/T | 8通道NPN或PNP開關量輸入，8通道繼電器/晶體管輸出 |
XG-E16X | 16通道NPN或PNP開關量輸入 |
XG-E16YR/T | 16通道繼電器/晶體管輸出 |
XG-E16X16YT | 16通道NPN或PNP開關量輸入，16通道晶體管輸出 |
XG-E32YT | 32通道晶體管輸出 |
XG-E32X | 32通道NPN或PNP開關量輸入 |
XG-E64X | 64通道NPN開關量輸入 |
XG-E64YT | 64通道晶體管輸出 |

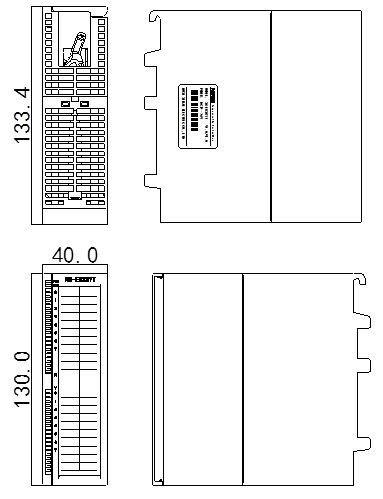

外觀尺寸圖（單位：mm）
