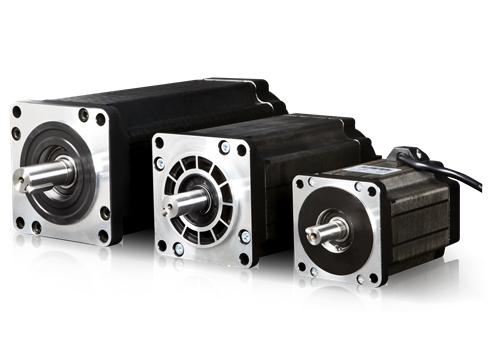

MP3三相開環電機
MP3系列三相開環步進電機，適配DP3系列三相高壓步進步進驅動器。
選配原則
請參考矩頻特性曲線選型。

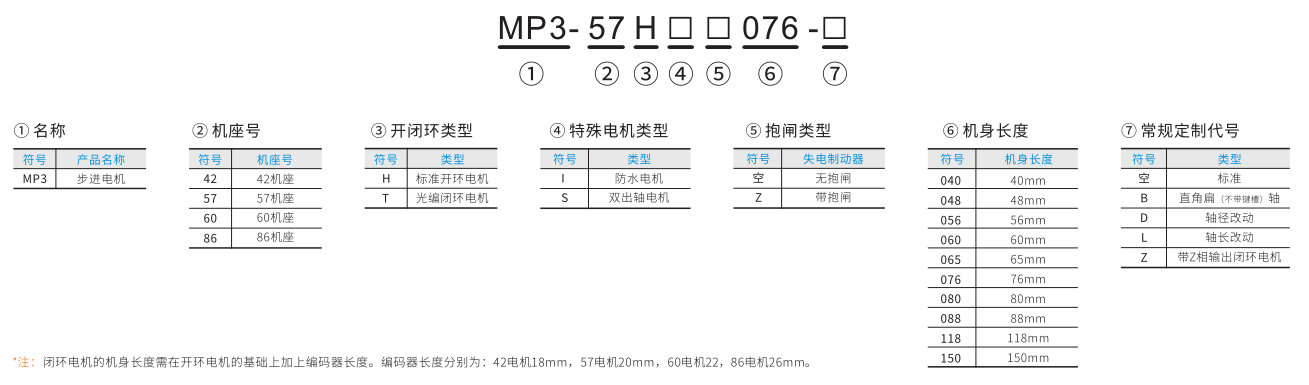

命名規則
選型表
三相開環電機型號 | 機座號（mm） | 步距角(°) | 保持轉矩（N.m） | 相電流(A) | 電機軸身 | 電機軸徑 | 適配驅動器 | |
標準系列 | 抱閘系列 | |||||||
MP3-110H3153 | - | 110 | 1.2 | 12 | 6 | 平鍵6*30 | 19 | DP3L-11022A3 |
MP3-110H3186 | - | 1.2 | 16 | 6.4 | 平鍵6*30 | 19 | ||
MP3-110H3221 | - | 1.2 | 20 | 6.9 | 平鍵6*30 | 19 | ||
MP3-130H3223 | - | 130 | 1.2 | 28 | 6.9 | 平鍵8*36 | 24 | |
MP3-130H3255 | - | 1.2 | 35 | 6.9 | 平鍵8*36 | 24 | ||
MP3-130H3319 | - | 1.2 | 50 | 6.9 | 平鍵8*36 | 24 | ||
注：上圖標注抱閘電機為重點推薦型號，公司常備庫存。
外觀尺寸圖（單位：mm）
MP3-110系列：
型號 | L（mm） | |
常規 | 帶抱閘 | |
MP3-110H3153 | 151 | - |
MP3-110H3186 | 185 | - |
MP3-110H3221 | 219 | - |
MP3-130系列：
型號 | L（mm） | |
常規 | 帶抱閘 | |
MP3-110H3153 | 151 | - |
MP3-110H3186 | 185 | - |
MP3-110H3221 | 219 | - |
